Tabela doboru dysz do myjek ciśnieniowych
Prawidłowy dobór dyszy jest niezbędny do zapewnienia właściwej wydajności i bezproblemowego funkcjonowania urządzenia.
Dysza za mała = urządzenie włącza Bypass
Dysza za duża = brak wydajności (spadek ciśnienia)
Jak dobrać odpowiednią dyszę?
- Podstawą do doboru właściwej dyszy jest znajomość wydajności myjki (l/min) i jej ciśnienia roboczego (bar)
Np. 14 l/min - 130 bar ciśnienia roboczego. - W pierwszym wierszu (ciśnienie w bar) wybieramy kolumnę "130".
- W kolumnie "130" przechodzimy do wiersza "14,1", który jest najbliższy naszej wydajności 14 l/min.
- W wierszu 14,1 przechodzimy w lewo do pierwszej kolumny i odczytujemy odpowiedni rozmiar dyszy.
W naszym przykładzie potrzebujemy dyszę o rozmiarze "055". - Następnie wybieramy kąt strumienia (0° / 15° / 25° / 40° / 65°)
Tabela porównawcza wydajności i ciśnienia w zależności od średnicy dyszy i przepływu wody:
| Ciśnienie | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 175 | 200 | 225 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| bar | ||||||||||||||||
| Dysza | Ilość litrów na minutę (l/min) | |||||||||||||||
| 020 | 3,2 | 3,5 | 3,7 | 4 | 4,2 | 4,5 | 4,7 | 4,8 | 5 | 5,3 | 5,4 | 5,6 | 5,9 | 6,3 | 6,7 | 7 |
| 025 | 4 | 4,3 | 4,7 | 5 | 5,3 | 5,6 | 5,9 | 6,1 | 6,4 | 6,6 | 6,9 | 7,1 | 7,5 | 8 | 8,5 | 9 |
| 030 | 4,8 | 5,3 | 5,7 | 6,1 | 6,3 | 6,8 | 7,1 | 7,4 | 7,7 | 8 | 8,3 | 8,6 | 9 | 9,6 | 10,2 | 10,7 |
| 035 | 5,5 | 6 | 6,5 | 7 | 7,4 | 7,8 | 8,2 | 8,6 | 8,9 | 9,2 | 9,5 | 9,8 | 10,3 | 11 | 11,7 | 12,3 |
| 040 | 6,6 | 7,3 | 7,8 | 8,4 | 8,9 | 9,4 | 9,8 | 10,3 | 10,7 | 11,1 | 11,5 | 11,9 | 12,4 | 13,3 | 14,1 | 14,8 |
| 045 | 7,1 | 7,8 | 8,4 | 9 | 9,6 | 10,2 | 10,5 | 10,9 | 11,4 | 11,8 | 12,2 | 12,6 | 13,2 | 14,1 | 15 | 15,8 |
| 050 | 8 | 8 | 9,4 | 10 | 10,7 | 11,3 | 11,8 | 12,4 | 12,9 | 13,4 | 13,8 | 14,3 | 14,9 | 16 | 16,9 | 17,9 |
| 055 | 8,7 | 9,6 | 10,3 | 11,1 | 11,8 | 12,4 | 13 | 13,6 | 14,1 | 14,7 | 15,2 | 15,7 | 16,4 | 17,5 | 18,6 | 19,6 |
| 060 | 9,6 | 10,4 | 11,3 | 12,1 | 12,8 | 13,6 | 14,3 | 14,9 | 15,5 | 16 | 16,7 | 17,2 | 18 | 19,2 | 20,4 | 21,5 |
| 065 | 10,4 | 11,3 | 12,3 | 13,2 | 14 | 14,7 | 15,4 | 16,1 | 16,8 | 17,4 | 18 | 18,6 | 19,4 | 20,8 | 22 | 23,2 |
| 070 | 11,2 | 12,2 | 13,2 | 14,1 | 15 | 15,8 | 16,6 | 17,3 | 18 | 18,7 | 19,3 | 20 | 20,9 | 22,3 | 23,7 | 25 |
| 075 | 12 | 13,1 | 14,2 | 15,2 | 16,1 | 16,9 | 17,7 | 18,5 | 19,3 | 20 | 20,7 | 21,4 | 22,4 | 23,9 | 25,3 | 26,7 |
| 080 | 12,7 | 14 | 15,1 | 16,1 | 17,1 | 18 | 18,9 | 19,7 | 20,5 | 21,3 | 22,2 | 22,8 | 23,8 | 25,5 | 27 | 28,5 |
| 085 | 13,5 | 14,8 | 16 | 17,1 | 18,1 | 19,1 | 20 | 20,9 | 21,8 | 22,6 | 23,4 | 24,1 | 25,3 | 27 | 28,6 | 30,2 |
| 090 | 14,3 | 15,7 | 17 | 18 | 19,2 | 20,2 | 21,2 | 22,1 | 23 | 23,9 | 24,7 | 25,5 | 26,7 | 28,6 | 30,3 | 31,9 |
| 100 | 16 | 17,4 | 18,9 | 20,1 | 21,4 | 22,5 | 23,6 | 24,6 | 25,6 | 26,6 | 27,6 | 28,5 | 29,8 | 31,8 | 33,7 | 35,6 |
| 110 | 17,3 | 19 | 20,5 | 22 | 23,3 | 24,5 | 25,7 | 26,9 | 28 | 29,1 | 30,1 | 31,1 | 32,5 | 34,7 | 36,8 | 38,8 |
| 120 | 18,9 | 20,8 | 22,4 | 24 | 25,4 | 26,8 | 28,1 | 29,4 | 30,6 | 31,7 | 32,8 | 33,9 | 35,4 | 37,9 | 40,2 | 42,4 |
| 130 | 20,5 | 22,5 | 24,3 | 26 | 27,5 | 29 | 30,4 | 31,8 | 33,1 | 34,4 | 35,6 | 36,7 | 38,4 | 41,1 | 43,6 | 45,9 |
| 140 | 22,1 | 24,2 | 26,1 | 28 | 29,6 | 31,3 | 32,8 | 34,2 | 35,6 | 37 | 38,3 | 39,5 | 41,4 | 44,3 | 16,9 | 49,4 |
| 150 | 23,9 | 26,1 | 28,3 | 30,2 | 32,1 | 33,8 | 35,3 | 36,9 | 38,4 | 39,9 | 41,3 | 42,6 | 44,6 | 47,7 | 50,6 | 53,5 |
| 200 | 31,9 | 34,9 | 37,8 | 40,3 | 42,7 | 45,1 | 47,2 | 49,3 | 51,3 | 53,2 | 55,1 | 56,9 | 59,5 | 63,6 | 67,5 | 71,1 |

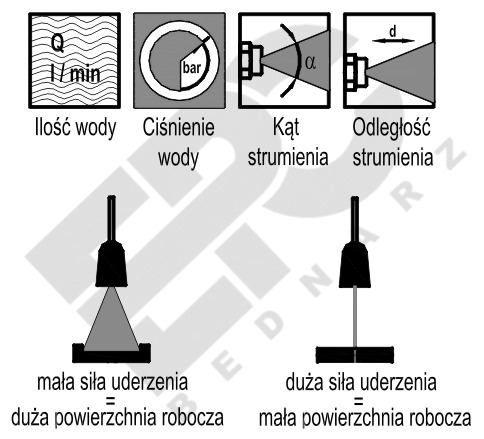

W myciu ciśnieniowym decydująca jest siła uderzenia, na którą składają się cztery parametry
